Cable de transmisión aislado XLPE de Xlpe del filtro del polvo sin interfaz electromágnetico
XLPE aisló el cable de transmisión del filtro del polvo para el voltaje clasificado DC 75KV
Estándar del producto del ■
Estándar de la empresa
Característica y uso de producto del ■
Este producto posee una capacidad de carga actual más grande, sin interfaz electromágnetico,
Tipo |
especificaciones milímetro2 |
Nombre |
LCYJLV22 LCYJV22 |
25-1200 |
XLPE aisló el cable de transmisión forrado PVC acorazado del filtro del polvo de la cinta de acero interna de la cubierta del PVC |
LCYJLV32 LCYJV32 |
XLPE aisló el cable de transmisión forrado PVC acorazado interno del filtro del polvo del alambre de acero de la multa de la cubierta del PVC |
|
LCYJLV42 LCYJV42 |
XLPE aisló el cable de transmisión forrado PVC acorazado pesado del filtro del polvo del alambre de acero de la cubierta interna del PVC |
|
LCYJLV52 LCYJV52 |
XLPE aisló el cable de transmisión forrado PVC acorazado mouseproof del filtro del polvo de la cubierta interna del PVC |
|
LCYJLY22 LCYJY22 |
XLPE aisló el cable de transmisión forrado PVC acorazado del filtro del polvo de la cinta de acero interna de la cubierta de XLPE |
|
LCYJLY32 LCYJY32 |
XLPE aisló el cable de transmisión forrado PVC acorazado interno del filtro del polvo del alambre de acero de la multa de la cubierta de XLPE |
|
LCYJLY42 LCYJY42 |
XLPE aisló el cable de transmisión forrado PVC acorazado pesado del filtro del polvo del alambre de acero de la cubierta interna de XLPE |
|
LCYJLY52 LCYJY52 |
XLPE aisló el cable de transmisión forrado PVC acorazado mouseproof del filtro del polvo de la cubierta interna de XLPE |
|
LCYJLV23 LCYJV23 |
XLPE aisló el cable de transmisión forrado XLPE acorazado del filtro del polvo de la cinta de acero interna de la cubierta del PVC |
|
LCYJLV33 LCYJV33 |
XLPE aisló el cable de transmisión forrado XLPE acorazado interno del filtro del polvo del alambre de acero de la multa de la cubierta del PVC |
|
LCYJLV43 LCYJV43 |
XLPE aisló el cable de transmisión forrado XLPE acorazado pesado del filtro del polvo del alambre de acero de la cubierta interna del PVC |
|
LCYJLV53 LCYJV53 |
XLPE aisló el cable de transmisión forrado XLPE acorazado mouseproof del filtro del polvo de la cubierta interna del PVC |
con las funciones del retardador calamitoso, humo bajo ningún halógeno (del punto bajo), ratón resistente, prueba del temite,
Rayo ULTRAVIOLETA resistente, etc. Es conveniente para el cable de transmisión usado para DC 75kv del filtro del polvo.
Características de funcionamiento del ■
1. Voltaje de C.C. clasificado: 75kv.
2. La temperatura máxima permitida del conductor de cable es 90℃.
3. Para el cortocircuito (5s), la temperatura de max.conductor es 250℃.
4. La temperatura ambiental para poner el cable debe ser no menos que 0℃.
5. El radio de doblez mínimo 15D (D es el diámetro del cable).
Especificaciones y nombres del ■
Nota: Nuestra compañía puede producir humo ignífugo, bajo ningún halógeno (del punto bajo), prenda impermeable, el rayo ULTRAVIOLETA resistente, el tipo especial cable del etc de acuerdo con el requisito del cliente.
Funcionamiento de la tubería del ■
Artículo del funcionamiento |
Unidad |
requisito |
Resistencia de DC del conductor |
Ω/km |
El valor conversó en la longitud del 1km en 20℃ debe ser inferior o igual las regulaciones especificadas en GB/T3956 |
Prueba parcial de la descarga |
PC |
Bajo condición de AC35KV, la cantidad local de la descarga no debe ser más que 10pC. |
Prueba del voltaje |
kilovoltio |
Soporte la prueba de la CA 73.5kV para 5min, sin la avería del aislamiento |
Pruebe para la extensión termal |
||
Condiciones para el tratamiento |
||
Temperatura del aire (±3℃) |
℃ |
200 |
Tiempo de cargamento |
Minuto |
15 |
Tensión mecánica |
N/cm |
20 |
Alargamiento máximo al cargar |
% |
175 |
El alargamiento más largo y permanente después de refrescar |
% |
15 |
La prueba de la CA para 4h |
kilovoltio |
Soporte la prueba del voltaje 84kv para 4h, sin la avería del aislamiento |

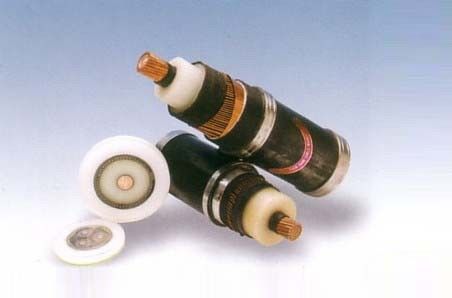

Construcción del ■ del cable
1. Conductor
2. Pantalla de conductor
3. Aislamiento
4. Pantalla de aislamiento
5. Pantalla metálica
6. Separador
7. Armadura de acero de la cinta
8. Envoltura
